KJJ18W矿用本安型无线交换机能在有瓦斯和煤尘爆炸危险的煤矿井下环境中使用,用于数据通信、组网、无线覆盖。
防爆标志:Ex ibⅠMb
• 环境温度:0℃~+40℃;
• 平均相对湿度:≤95%(25℃);
• 大气压力:80~106kPa;
• 煤矿井下有瓦斯、煤尘等爆炸危险的环境;
• 无破坏绝缘的气体或蒸汽的环境中;
• 无显著振动和冲击的地方;无直接滴水、淋水的场合。
供电电源 | • 额定工作电压:DC18V • 工作电流上限:≤1.4A |
无线以太网 光口 | • 接口数量:2路 • 传输方式:TCP/IP全双工(波长为1310nm的单模光纤) • 传输速率:10000Mbps • 光发射功率:(-15~5)dBm • 接收灵敏度:≤-25dBm • 传输距离:10km(使用MGTSV煤矿用阻燃通信光缆,10个热熔接点,每个热熔接点衰减0.03dB;8个冷熔接点,每个冷熔接点衰减0.3dB;2个活动接点,每个活动连接点衰减1dB) |
千兆以太网 光口 | • 接口数量:1路 • 传输方式:TCP/IP全双工(波长为1310nm的单模光纤) • 传输速率:1000Mbps • 光发射功率:(-15~5)dBm • 接收灵敏度:≤-25dBm • 传输距离:10km(使用MGTSV煤矿用阻燃通信光缆,10个热熔接点,每个热熔接点衰减0.03dB;8个冷熔接点,每个冷熔接点衰减0.3dB;2个活动接点,每个活动连接点衰减1dB) |
千兆以太网 电口 | • 接口数量:3路 • 传输方式:TCP/IP全双工(波长为1310nm的单模光纤) • 传输速率:1000Mbps • 信号工作电压峰值:≤5V • 传输距离上限:50m(使用煤矿用通信电缆,单芯截面积0.75mm2) |
无线传输参数 | • 通信协议:IEEE802.11ax • 工作频率: 2400MHz~2500MHz或5735MHz~5835MHz • 发射功率:≤23dBm(天线前) • 接收灵敏度:≤-80dBm • 通信距离上限:100m(空旷无遮挡) |
天线参数 | 符合简单设备要求 • 数量:2根鞭状天线 • 型号:TXWF-BLG-40 • 标称增益:5.5/7dBi |

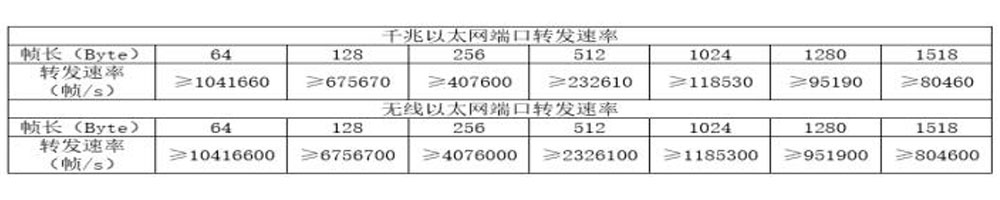

总吞吐量 | ≥45600Mbps |
网络重构 自愈时间 | ≤300ms |
功能 | • 交换机具有万兆以太网光口、千兆以太网光口、千兆以太网电口和WiFi无线接口; • 交换机可以实现WiFi无线信号与以太网信号之间的数据转换功能; • 交换机支持环型冗余网络结构; • 交换机具有初始化参数设置和掉电保护功能; • 交换机具有网管,支持SNMP管理功能; • 交换机具有VLAN、流量控制、自诊断和故障指示功能; • 交换机具有电源、工作状态、通信状态指示功能。 |
