本控制箱适用于煤矿井下含有甲烷和爆炸性气体环境中,在交流50Hz、电压为660或380V、电流为额定值的供电线路中,对1台矿用隔爆型阀门电动装置进行开向、关向、停止控制,并对电动机进行过载、短路等保护,同时负荷侧电路绝缘状况实现漏电闭锁保护,中文汉字显示电装的状态,控制箱具备远程通讯接口。
本控制箱适用于煤矿井下含有甲烷和爆炸性气体环境中,在交流50Hz、电压为660或380V、电流为额定值的供电线路中,对1台矿用隔爆型阀门电动装置进行开向、关向、停止控制,并对电动机进行过载、短路等保护,同时负荷侧电路绝缘状况实现漏电闭锁保护,中文汉字显示电装的状态,控制箱具备远程通讯接口。
一、概述
近年来随着煤矿自动化水平的提高,手动阀门很难适应现代发展的需要,在新设计和老矿改造中都 改用电动阀门。公司新开发的 KXBC 型隔爆型阀门电动装置控制箱,是专为煤阀自动化系统配套的电动阀 门控制箱,产品执行国家有关隔爆产品的相关规定,执行 GB3836.1-2018《爆炸性气体环境用电器设备第 1 部分:通用要求》、GB3836.1-2018《爆炸性气体环境用电器设备第 2 部分隔爆型“d”》及企业标准 Q/320412 BSK006-2018《KXBC-9/660(380)DZ 矿用隔爆型阀门电动装置控制箱》。

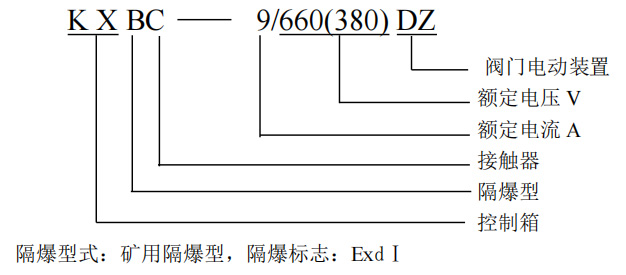

二、型号表示方法
三、工作环境:
(1)环境温度:-20~+40℃
(2)相对湿度:≤95%(+25℃时)
(3)适合在含有甲烷爆炸性气体的煤矿矿井中
(4) 海拔高度不超过 2000 米
四、基本技术参数
(1)电源电压: 380V 、 660V
(2)控制电压: 直流: 24V. 交流: 36V
(3)额定电流:9A
(4)额定频率:50Hz
(5) 防护等级:IP55
(6) 工作制式:反复短时工作制,最长不超过 10 分钟
五、电控箱技术性能:
5.1 本装置选用 ABB 的 MS116 电机起动器,根据阀门电动装置选定整定电流,可对电机和线路进行高效可靠的短路、过载及断相保护。
5.2 该装置具有漏电闭锁继电器,只要电机对地有漏电现象,在未得电运行之前,该装置就能识别, 切断控制回路电源,确保设备及人生安全。
5.3 本装置采用阀位液晶显示屏,能直接显示当前阀位百分比,并发出明亮的背光。
5.4 提供 4~20mA 标准阀位信号,该信号经光电隔离抗干扰能力较强,可远传至用户监控,用以监控 阀门开关的全过程。
5.5 提供远方/就地控制两种选择。
5.6 非侵入式免开盖操作,调试。
5.7 死区自适应不振荡。
5.8 故障自诊断与保护。
5.9 现场操作点动与保持自适应,远控开关量和模拟量自适应。
5.10 远控信号与阀位信号实时查询。
